Въведение

Съвременната строителна акустика разглежда всяка плаваща подова система като динамична механична система със собствен спектър на трептене, определян от взаимодействието между масата на конструктивните елементи и еластичните характеристики на междинния разделителен слой.

Независимо от използвания тип еластомерна мембрана, минерална вата или друг виброизолационен материал, поведението на системата в крайна сметка се определя от нейната собствена честота.

От гледна точка на динамиката на конструкциите именно собствената честота представлява граничната зона между ефективната виброизолация и резонансното усилване на механичните колебания.

Поради тази причина правилното определяне и контролиране на собствената честота е един от най-критичните аспекти при проектирането на плаващи подове в жилищни, хотелски, административни и обществени сгради.

Теоретична основа на собствената честота

Всяка механична система, съдържаща маса и еластичен елемент, притежава естествена склонност към трептене с определена честота.

Тази честота е известна като собствена или резонансна честота на системата.

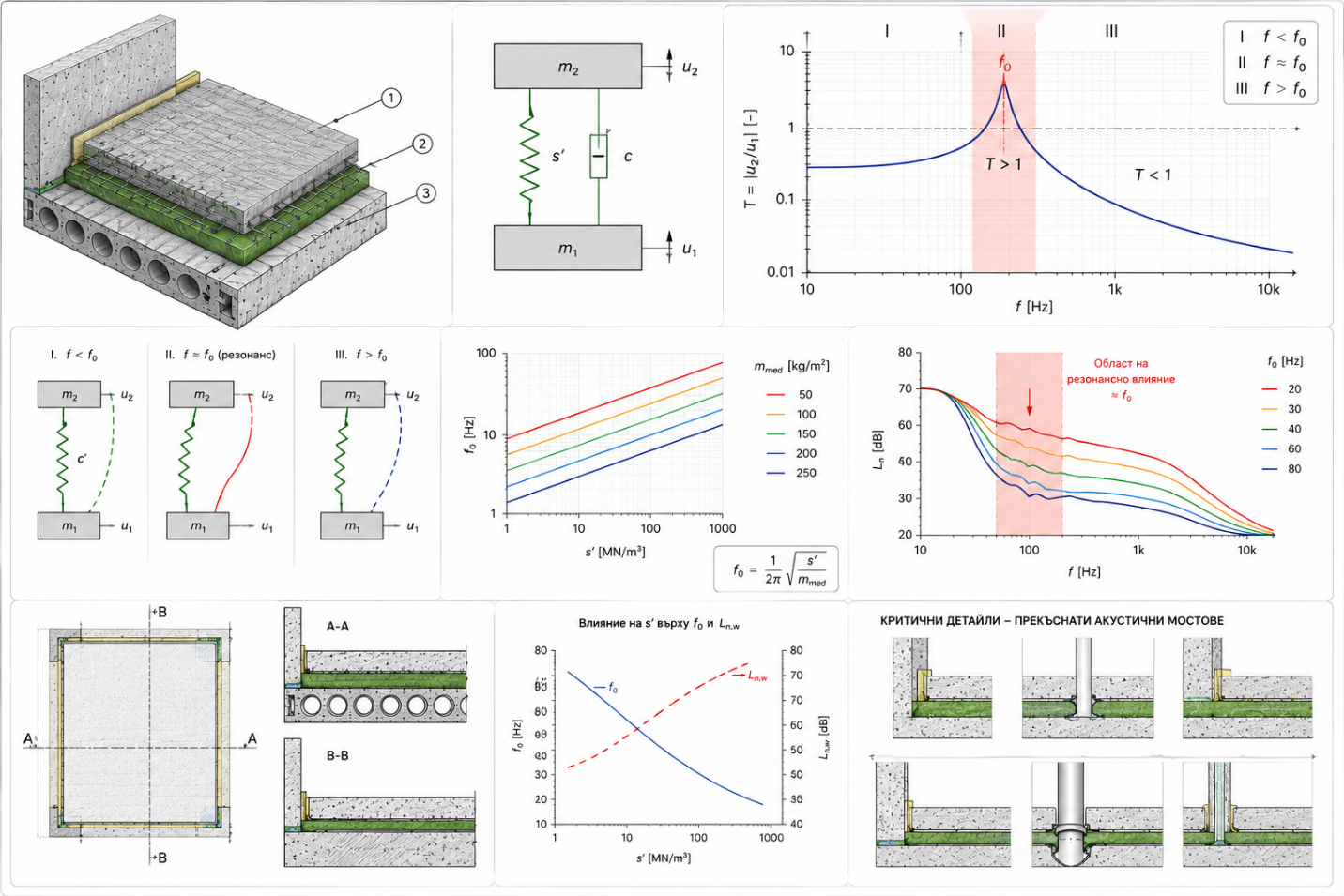

При плаващите подове моделът може да бъде представен като класическа система Маса–Пружина–Маса:

• носеща стоманобетонна плоча;
• еластичен междинен слой;
• плаваща замазка.

При възникване на динамично възбуждане системата започва да осцилира около равновесното си положение.

Собствената честота се определя от взаимодействието между:

• динамичната коравина на еластичния слой;
• приведената маса на конструкцията;
• геометрията на системата;
• условията на опиране.

Колкото по-ниска е динамичната коравина и колкото по-голяма е масата на плаващия елемент, толкова по-ниска е собствената честота на системата.

Резонанс и поведение на системата

Резонансът представлява явление, при което честотата на външното въздействие съвпада или се доближава до собствената честота на системата.

В този режим се наблюдава максимално натрупване на вибрационна енергия.

Амплитудата на трептенията достига най-високите си стойности и конструкцията временно губи значителна част от своята изолационна способност.

От гледна точка на акустиката резонансната зона представлява най-неблагоприятният работен режим на плаващия под.

В този честотен диапазон предаването на структурна енергия между конструктивните елементи е максимално.

Поради тази причина проектирането на високоефективни плаващи подови системи цели изместване на резонансната честота възможно най-ниско в спектъра.

Три режима на работа на плаващия под

Честоти под резонанса

При честоти под собствената честота двете маси се движат практически синхронно.

Конструкцията се държи като единен твърд елемент.

Изолационният ефект е ограничен.

Резонансна зона

При честоти около собствената честота възниква максимално усилване на вибрациите.

Това е най-критичният режим за системата.

Наблюдава се повишено предаване на структурен шум и временно намаляване на акустичната ефективност.

Честоти над резонанса

Над собствената честота настъпва фазово разделяне между движенията на двете маси.

Тук започва реалната работа на плаващия под като виброизолираща система.

В този диапазон предаването на механична енергия намалява прогресивно с увеличаване на честотата.

Именно тук се реализира основната част от акустичния ефект.

Влияние на собствената честота върху Ln,w

Показателят Ln,w представлява стандартизирано ниво на ударен шум и е един от основните критерии за оценка на подови конструкции.

Практиката показва пряка зависимост между собствената честота на плаващия под и постигнатите стойности на Ln,w.

Системи с по-ниска собствена честота демонстрират значително по-добро поведение в нискочестотния диапазон, където се концентрира най-голямата част от енергията на човешката активност.

Ходене, тичане, скачане и придвижване на мебели генерират вибрации предимно в диапазона между 20 и 250 Hz.

Именно поради това ниската собствена честота е ключов фактор за ограничаване на ударния шум.

Нискочестотният проблем в съвременното строителство

Развитието на строителните технологии води до намаляване на собственото тегло на сградните конструкции.

Същевременно се увеличава чувствителността към нискочестотни въздействия.

Нискочестотният шум се характеризира с:

• по-дълги дължини на вълната;
• по-малко затихване;
• по-лесно разпространение през конструкцията;
• по-висока субективна дразнимост за обитателите.

Поради тази причина съвременното акустично проектиране се стреми към системи с възможно най-ниска резонансна честота.

Инженерни критерии за високоефективни плаващи подове

При проектирането на премиум акустични системи основните цели са:

• минимална динамична коравина;
• оптимална маса на плаващата замазка;
• високо вътрешно демпфиране;
• елиминиране на акустични мостове;
• контрол върху фланговата трансмисия.

Само комбинацията от всички тези фактори позволява постигане на стабилни акустични показатели при реални условия на експлоатация.

Заключение

Собствената честота не представлява просто математически параметър от теорията на трептенията.

Тя е фундаменталният фактор, определящ начина, по който плаващата подова система взаимодейства с вибрационната енергия в сградата.

Разбирането на резонансните процеси, динамичната коравина и честотно зависимото поведение на конструкцията позволява проектирането на системи, които не просто покриват нормативните изисквания, а осигуряват реален акустичен комфорт през целия жизнен цикъл на сградата.

В строителната акустика качеството на системата не се определя от дебелината на материала, а от позицията на нейната собствена честота спрямо спектъра на реалните експлоатационни въздействия.

‍
